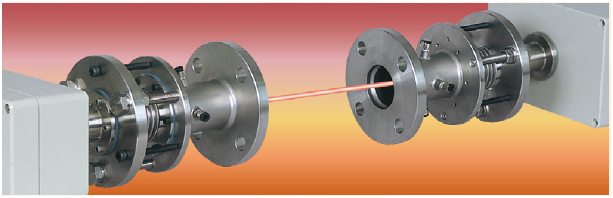

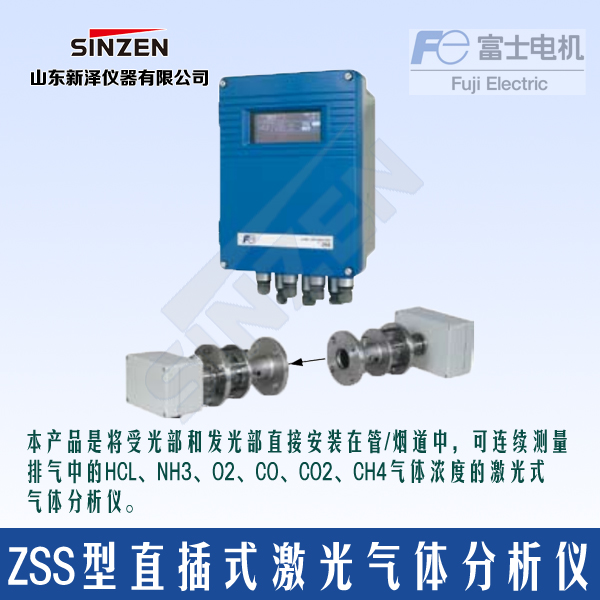

直插式激光式氣體分析儀ZSS型

一、產品簡介

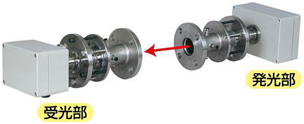

    本產品是將受光部和發光部直接安裝在煙道中，可連續測量排氣中的HCl、NH3、O2、CO、CO2、CH4氣體濃度的激光式氣體分析儀。

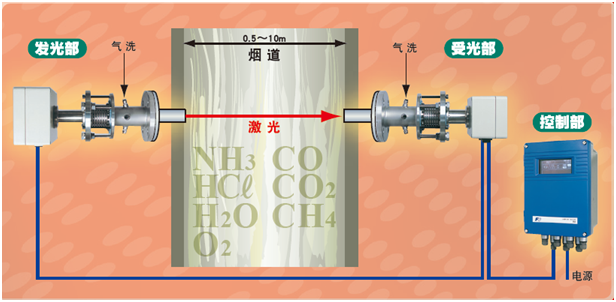

二、測量原理：

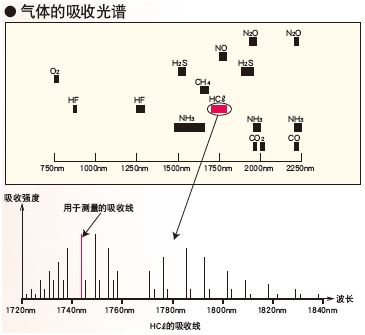

   本裝置光源采用紅外半導體激光、感光元件采用光電二極管。被測氣體組分中，具有吸收該氣體特有光的波長段(參見下圖)。波長段由多個吸收線的集合段形成，用于測量的只是其中一根吸收線。由于在如此非常狹窄的波長域內測量，因此，從原理上而言，不會受到其它氣體干涉的影響。另外，濃度檢出方法使用調制信號的振幅強度，而非光量的變化量。

三、特點

最適用于HCL、NH3、O2、CO、CO2、CH4氣體濃度測量的分析儀。

• 因響應速度快(1～5秒以下)，故可組裝到控制系統內。

• 通過雙組分(HCL+H2O,NH3+H2O)測量，可進行干燥氣體基準換算測量。

• 長期穩定性優異，無需維護。

• 亦可在高溫、塵埃密集的環境下使用。

• 測量光程長度(煙道、煙囪寬度)可達0.5～10m。

• 幾乎不受其它氣體干涉的影響。

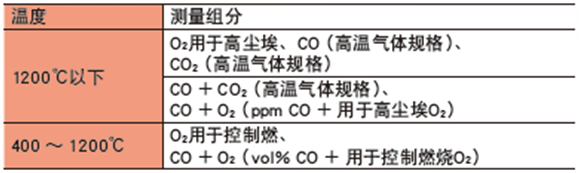

   在高溫，高粉塵環境下測量！粉塵：5 to 40g/m3（N）

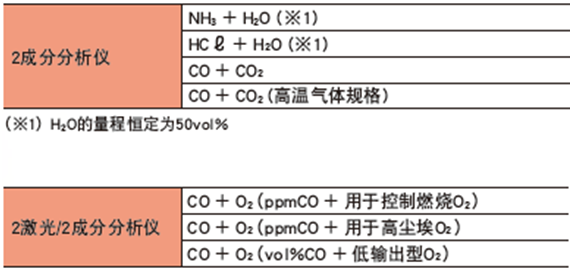

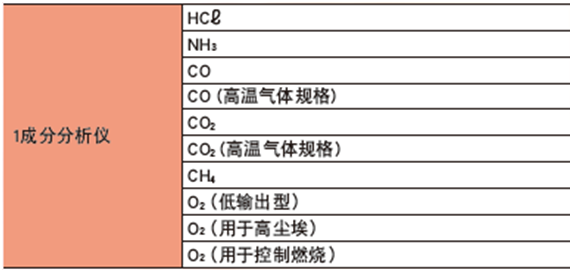

■豐富的測量氣體成分。2成分分析儀一覽!

■ 1-2秒的超高速測量：根據氣體采樣方法最快8分鐘測量

設置示例(發光部)

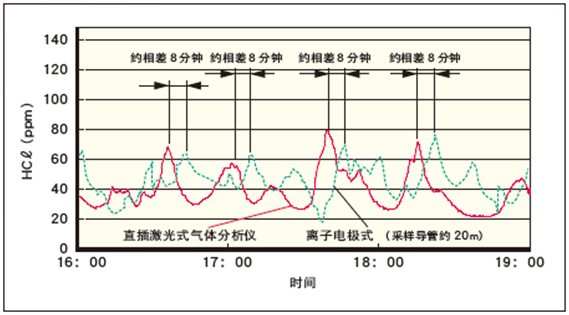

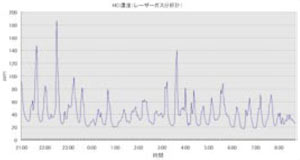

現場測量數據示例

四、應用范圍

五、規格

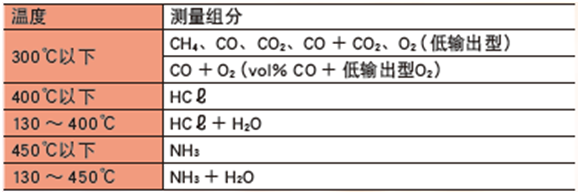

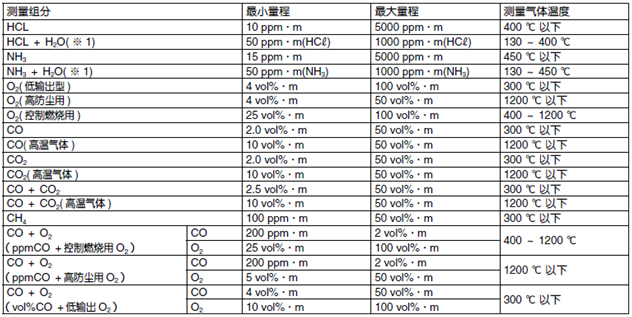

六、測量組分及測量范圍

                                                                          ( ※ 1) H2O 的量程50vol% · m 固定不變

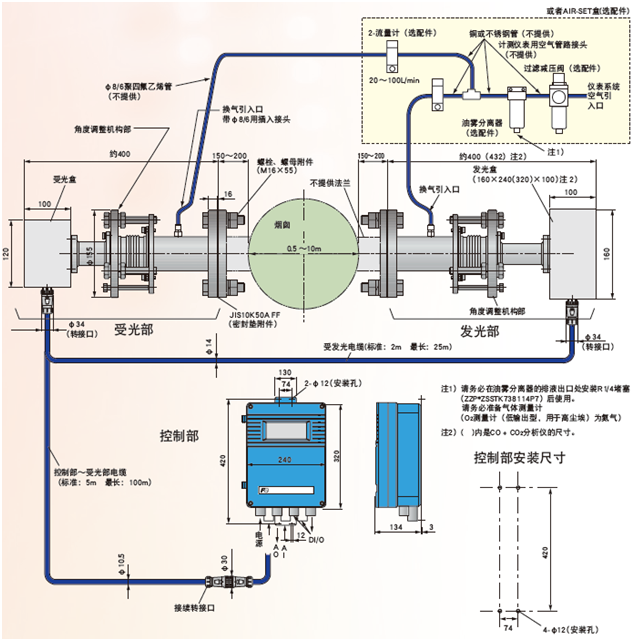

七、外形圖（單位：mm）
