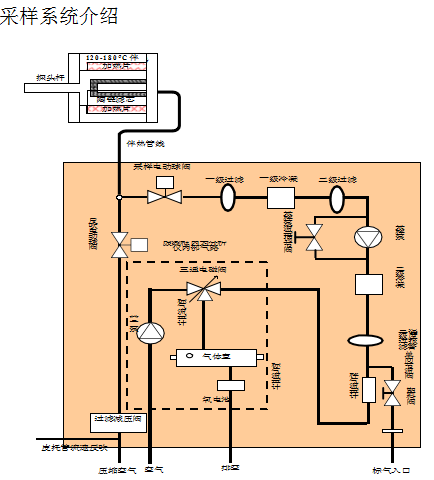

樣氣通過取樣探桿進入到取樣探頭內，經過陶瓷濾芯過濾后，除去樣氣中的

粉塵；取樣探頭通過加熱器加熱到 120℃～150℃，防止樣氣在經過取樣探頭后， 產生冷凝水。來自采樣探頭的樣氣經高溫伴熱管線，通過二級過濾器除塵，經過兩級冷凝系統除水后直接進入分析儀內測量氣體室，氣體室放置于分析儀內，通過紫外光纖連接到紫外差分分析儀，實現對煙氣的測量，最后通過采樣泵將被測煙氣排空;冷凝下來的水經排水系統排掉。由控制單元實現自動反吹、自動標定、制冷溫度報警提示等功能，并顯示系統的各種工作狀態。

預處理系統中采用一級快速冷凝除水，確保氣體組分不變。采用二級冷凝精細過濾，確保氣體測量室不被污染，從而提高分析儀的使用壽命。

所有探頭、采樣系統部件都采用耐腐蝕材料，其中，探頭材質為特種耐酸不銹鋼(316L) 、過濾器材質為陶瓷、采樣伴熱管線為特別定制的Φ8 聚四氟乙烯伴熱管。采樣伴熱管線的長度為從分析機柜至采樣點，采樣伴熱管線提供反吹通

道，以滿足系統反吹的需要。采用一體化采樣伴熱線包。加熱采樣線為電加熱方式。加熱采樣線的加熱套管中有溫度傳感器，由溫度控制器控制并提供伴熱溫度報警信號輸出。在分析儀界面上輸入濕度后，可將被測氣體濃度轉換為干煙氣濃度。分析儀定時會進入校準狀態進行自動調零，此時系統切換到反吹氣路，調零閥打開，在分析儀內部采樣泵的作用下，環境空氣經過直接進入氣體室，對氣體室中殘留的被測氣體進行吹掃，從而實現調零，同時實現氧的量程校準；調零同時，系統控制反吹球閥開或關，實現對伴熱管、探頭過濾器的反吹。
